Паркуемся на слух




-

Процесс движения задним ходом и парковка для многих, даже опытных водителей, частенько вызывает определенные сложности. Для того чтобы эта процедура была проще и безопасней, в автомобилях может быть предусмотрено несколько различных вариантов вспомогательных устройств



На сегодняшний день автолюбителям предлагаются несколько вариантов систем, помогающих парковаться, что особенно актуально в условиях ограниченного пространства. Это, прежде всего, системы парковочных датчиков они же, парктроники; камеры заднего вида; комбинированные комплексы, включающие в себя камеру и датчики; автоматические системы парковки



Парковочные датчики



Система парковочных датчиков зачастую состоит из собственно датчиков их количество варьируется от двух до восьми, устройства оповещения о расстоянии до препятствия звуковое или визуальное и блока управления, который получает информацию от датчиков, обрабатывает ее и передает на устройство оповещения



Принцип работы парковочных датчиков основан на свойствах ультразвука. Датчик, установка которого, предусмотрена в бампер автомобиля, работает в режиме сигнал отправил – отраженный сигнал принял. т. е., сначала датчик посылает сигнал в ультразвуковой частоте, тот отражается от препятствия и возвращается к датчику. Датчик при этом, в свою очередь, переключается в режим приема. Соответственно, в зависимости от промежутка времени, который имел место между отправкой и приемом сигнала, система определяет расстояние до препятствия. Эффективной дальностью действия датчиков является расстояние от 20 см до 2 метров

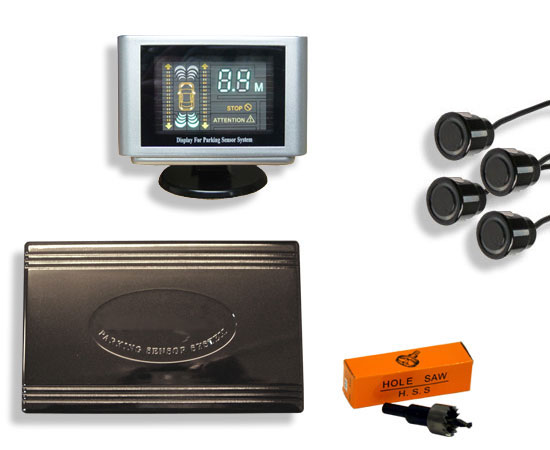

Наиболее распространены системы, включающие в себя 4 все датчики монтируются в задний бампер, 6 4 – назад, 2 - вперед и 8 датчиков 4 – назад, 4 - вперед. В настоящее время, наиболее распространены врезные датчики – для их монтажа в бампере сверлятся отверстия, в которых эти датчики фиксируются. При этом датчики либо изначально подбираются в цвет машины, либо предварительно окрашиваются, что позволяет после установки парктроника оставлять внешний вид автомобиля практически в неизменном виде (рис.1)



Очевидно, что чем больше датчиков, тем меньше остается так называемых мертвых зон, в которые может попасть препятствие, незамеченное ни одним из датчиков. По этой причине двух- или трехдатчиковые системы применяются сравнительно редко такие системы в основном штатно устанавливаются на заводе



Датчики, установленные в заднем бампере автомобиля, активизируются автоматически при включении передачи заднего хода. Датчики переднего бампера при установке таковых начинают работать после нажатия на педаль тормоза. т. е., предполагается вариант парковки. В некоторых вариантах, ставится дополнительное принудительное включение передних датчиков, что позволяет их активизировать действительно только тогда, когда нужно, а не при каждом торможении



Оповещение водителя о расстоянии до преграды реализуется двумя способами: звуковое и визуально-звуковое



Только звуковое сопровождение реализуется в самых недорогих моделях парктроников. Такой вариант подразумевает наличие небольшого динамика бипера, который прерывистыми звуковыми сигналами предупреждает водителя о преграде – чем она ближе, тем чаще звучит зуммер, постепенно переходя в непрерывный сигнал при приближении к препятствию менее чем на 0,3-0,5 метра



Парктроники с визуально-звуковым оповещением (рис. 2, 3) имеют в своем составе дисплей а иногда два, на котором с зависимости от модели может отображаться информация о расстоянии до препятствия, а также сторона автомобиля, с которой это препятствие обнаружено. Плюс звуковое сопровождение, как в вышеописанных моделях



Не стоит забывать, что даже самые образцовые модели парктроников не смогут гарантировать вам обнаружения абсолютно всех преград. Так, например, практически в 100% случаев датчики не видят заборы с сеткой рабица. Не упускайте также существование горизонтально расположенных преград – они могут не попасть в зону действия парктроника. Или препятствий, поверхность которых включает в себя материалы, поглощающие ультразвуковые волны. В сильный дождь рекомендуется сконцентрировать внимание, т. к. эффективность работы датчиков может резко снизиться. Ну и наконец, не забывайте проверять чистоту рабочей поверхности датчиков – снег, лед и грязь совсем не способствуют улучшению их работы. Словом, наличие на машине парковочных датчиков никак не должно снижать вашей бдительности при маневрировании!



Стоимость парковочного комплекта начинается от $45-50 за недорогие системы с четырьмя датчиками и может достигать $150-170 за системы с восемью датчиками и большим дисплеем. Установка парктроника в зависимости от сложности и объема работ составляет 200-500 грн на неофициальных СТО



Камеры заднего вида



Этот полезный и достаточно распространенный на сегодняшний день аксессуар появился в автомобилях примерно 7-8 лет назад. Речь идет об установленной в задней части машины миниатюрной видеокамере, фиксирующей все, что происходит на расстоянии до 10-15 метров сзади. Изображение с камеры передается на монитор перед водителем, а включается она, как и парктроник, автоматически при включении передачи заднего хода



Поначалу, камеры заднего вида, имея немалую стоимость, встречались преимущественно на автомобилях класса выше среднего. Сейчас, когда камеру хорошего качества можно приобрести за $80-110, их популярность среди автомобилистов растет с каждым годом



Итак, что же необходимо, чтобы заполучить в своем авто такую систему помощи при парковке?



Прежде всего, понадобится сама камера.

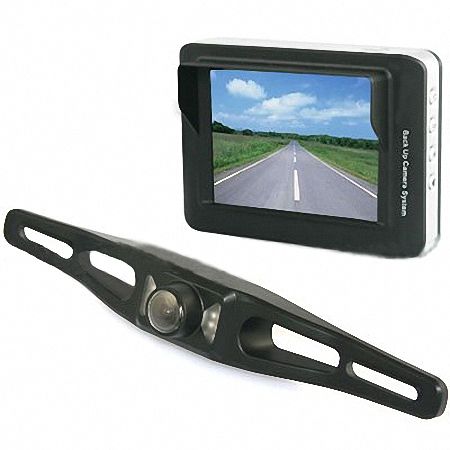

Наиболее распространены на сегодняшний день два типа, которые отличается вариантами монтажа – врезная (рис. 4) и накладная (рис. 5). Наиболее подходящими местами для установки камеры являются задний бампер, место над задним номерным знаком и внутренняя часть задней двери над стеклом для автомобилей с кузовом универсал или хэтчбек. Накладная камера, в отличие от врезной, снабжена кронштейном, что в большинстве случаев облегчает установку и ее последующую настройку. Существуют еще камеры, корпус которой представляет собой верхнюю планку рамки под номерной знак (рис. 6). Некоторые модели располагают дополнительной подсветкой камеры очень полезно в темное время суток, а также разметкой, помогающей вовремя обнаружить приближение к препятствию на опасно близкое расстояние. В любом случае, рекомендуется перед покупкой камеры проконсультироваться со специалистами, которые подберут вам подходящий вариант исходя из особенностей вашего автомобиля



Следующий необходимый компонент – это монитор, на который выводится изображение с камеры. Если в автомобиле уже установлена мультимедийная система с монитором и возможностью подключения камеры – проблем нет

В противном случае придется либо менять магнитолу, либо устанавливать дополнительный специальный монитор. В качестве второго варианта предлагается либо отдельно стоящий мониторчик на торпедо размером 2,5-4 дюйма (рис. 7), либо дополнительное внутрисалонное зеркало заднего вида со встроенным монитором (рис. 8). Такое зеркало снабжено специальными кронштейнами, с помощью которых надевается на штатное. Достаточно интересный вариант, только имейте в виду, что изображение на нем, как правило, худшего качества, нежели на отдельном мониторе



Еще одна рекомендация. При установке камеры обращайте внимание на ее положение относительно автомобиля – на картинке, которую будет показывать камера, обязательно должен быть виден какой-либо элемент задней части вашей машины. Это позволит при движении задним ходом вам делать привязку нахождения препятствия относительно автомобиля. Кроме того, угол обзора современных камер составляет 140-170 градусов, что позволяет захватить в поле зрения всю ширину автомобиля – тогда слепых зон просто не останется! Чтобы эти нюансы были выполнены, их желательно оговорить с мастером установки до начала работ. Кстати, стоимость установки камеры заднего вида обычно укладывается в 200-300 грн



Камера плюс парктроник



Как понятно из названия, эти системы являются комбинацией двух предыдущих. Они обычно включают в себя четырехдатчиковый парктроник и камеру заднего вида. В некоторых моделях и камера, и датчики подключаются к одному блоку управления, от которого уже идет проводка на монитор для камеры и дисплей для парктроника. В некоторых – камера и парктроник фактически полностью автономны друг от друга

У многих может возникнуть вопрос – а зачем ставить камеру, если есть парктроник и наоборот? На самом деле, эти системы очень здорово могут дополнять друг друга. Например, на работу парковочных датчиков абсолютно не влияет освещенность на улице, тогда как камера даже с дополнительной подсветкой ночью работает с гораздо меньшей эффективностью. Но при этом, водитель через монитор с помощью камеры может увидеть препятствие, которое парктроник не обнаружит

Одним словом, установка такой комбинированной парковочной системы только повысит активную безопасность автомобиля. А разве не ради дополнительной безопасности устанавливаются эти комплексы?



Автоматическая система парковки



Эти системы пока устанавливаются только заводами-производителями на единичные модели автомобилей, но, думаю, через пару-тройку лет также привычно войдут в наш обиход, как камеры и парктроники. Поэтому пока опишем их кратко на примере системы C3 City Park, которой комплектуются некоторые модификации автомобилей Citroen C3



В данную систему входят полуавтоматическое устройство, подключенное к рулевому управлению и голосовой синтезатор речи. Визуальное отображение реализуется через центральный монитор на торпедо. Система способна оценивать возможность припарковаться с точки зрения свободного пространства на желаемом водителем месте. Если место выбрано, то дальше от водителя требуется лишь управлять автомобилем педалями и рычагом КПП – и то, ориентируясь на голосовые подсказки C3 City Park. Руль на необходимый градус системы поворачивает самостоятельно. Процесс парковки получается быстрым, легким и безопасным



Подобные системы уже встречаются также на некоторых моделях BMW, Honda и Lexus. Хотя на сегодняшний день, скорее это все же еще экспериментальные, нежели серийные варианты.



Александр Лысенко
